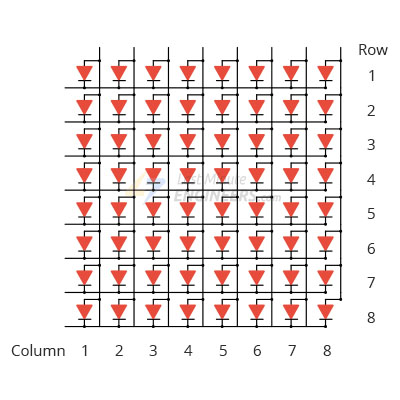

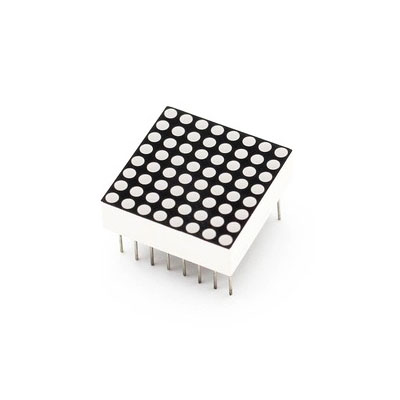

Naudojant šią techniką, daug Arduino LED matricos slinkimo teksto gali būti valdoma naudojant mažiau kaiščių. Pavyzdžiui, sujungus 8 eilutes ir 8 stulpelius, reikia tik 16 kaiščių, kad būtų galima valdyti visus viso 8x8 taškų matricos ekrano LED taškus. Ši technika yra labai populiari valdant LED ekranus ir gali būti taikoma didesniems taškinių matricų ekranams ir kitoms LED programoms.

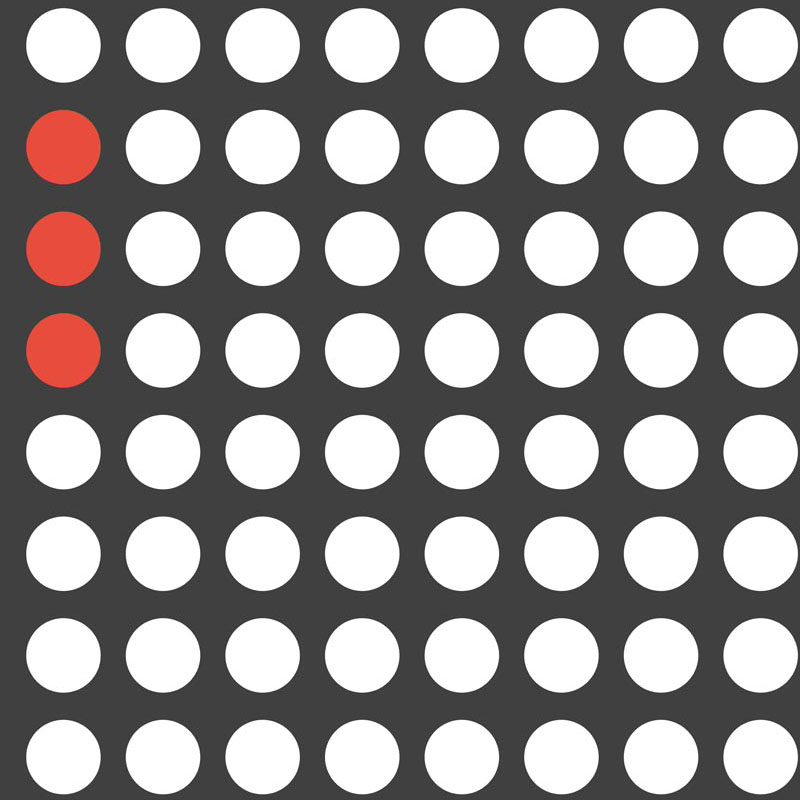

Multipleksavimo technologijoje kiekvienas LED taškas aktyvuojamas labai trumpą laiką. Kiekvieną stulpelį paeiliui aktyvavus tam tikram laikotarpiui ir pasirinkus atitinkamą eilutę, kad užsidegtų atitinkamas šviesos diodas, užsidega visi LED taškai, kuriuos reikia apšviesti visoje taškų matricoje. Kadangi kiekvieno stulpelio aktyvavimo laikas yra labai trumpas, bet kuriuo metu dega ne daugiau kaip 8 LED taškai. Stulpelių perjungimo greitis yra labai greitas (šimtus ar tūkstančius kartų per sekundę), o šio didelio greičio perjungimo tikslas yra priversti žmogaus akis suvokti, kad ekranas yra visiškai apšviestas, taip užtikrinant stabilų ir nuolatinį vaizdo efektą. Pagal šią technologiją didelio masto LED taškinės matricos ekranai gali būti lengvai valdomi naudojant labai nedaug kaiščių, todėl įvairioms pramonės šakoms suteikiami patogesni ir pigesni ekranų sprendimai.
MAX7219 lustas
Vienintelė multipleksavimo problema yra ta, kad ekraną reikia nuolat atnaujinti, kad vaizdas būtų stabilus.
Tada yra MAX7219 lustas, kuris už jus atlieka visus valdymo ir atnaujinimo darbus. Tereikia jai siųsti nuosekliąsias komandas per 4 kontaktų SPI sąsają, o ji pasirūpins visa kita.
| Rset palyginti su segmentine srove ir šviesos diodo tiesiogine įtampa | |||||
| ISEG (mA) | VLED (V) | ||||
| 1.5 | 2.0 | 2.5 | 3.0 | 3.5 | |
| 40 | 12.2 | 11.8 | 11.0 | 10.6 | 9.69 |
| 30 | 17.8 | 17.1 | 15.8 | 15.0 | 14.0 |
| 20 | 29.8 | 28.0 | 25.9 | 24.5 | 22.6 |
| 10 | 66.7 | 63.7 | 59.3 | 55.4 | 51.2 |
