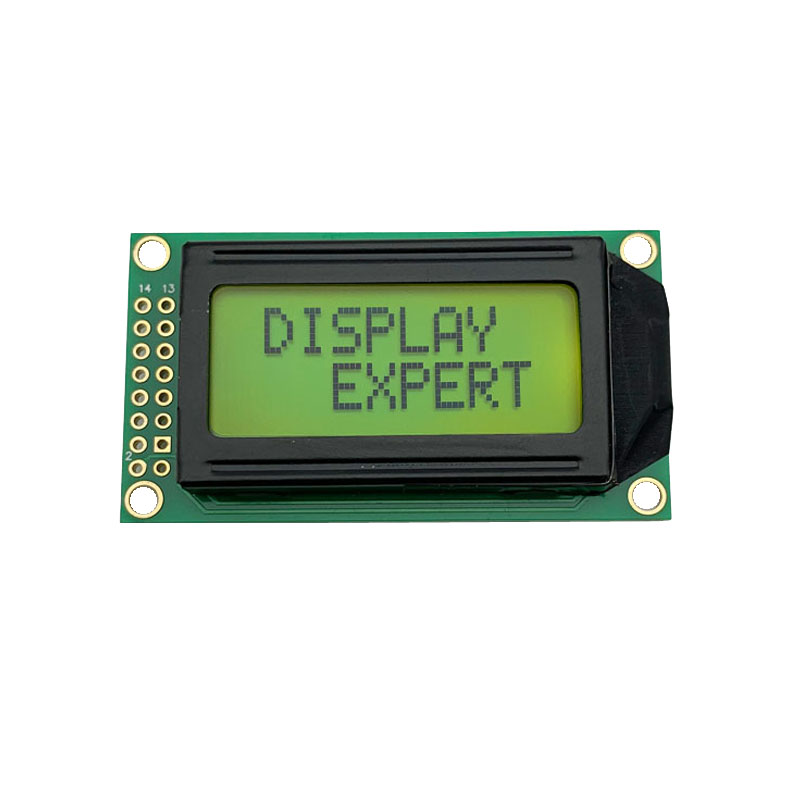

0802 Character LCD ekranas Y-G COB STN LCD modulis
Kaip profesionalus gamintojas, norėtume pateikti jums simbolių monofoninį LCD ekraną. SC0802001-V01 yra 8 simbolių 2 eilučių 8 × 2 simbolių LCD ekranas su STN COB geltonu Grenn apšvietimu. Šis ekranas yra įmontuotas SPLC780D tvarkyklės IC su 16 kontaktų 6 valandos žiūrėjimo kampu.
●Tipas: simbolis
●Režimas: STN/Y-G
●Gaminio Nr.: SC0802001-V01
●Dydis: -
●Rezoliucija: 8*2
●Kontūro matmenys: 28,2×32,3×2,1
●Aktyvi sritis: 27.45*11.50
●Sąsaja: 8 bitų MCU
●IC: SPD0301ZD
●Šviesumas: -
●Jutiklinis ekranas: Ne
●Žiūrėjimo kryptis: 6
●Smeigtuko Nr.: 16
●Forma: Stačiakampis

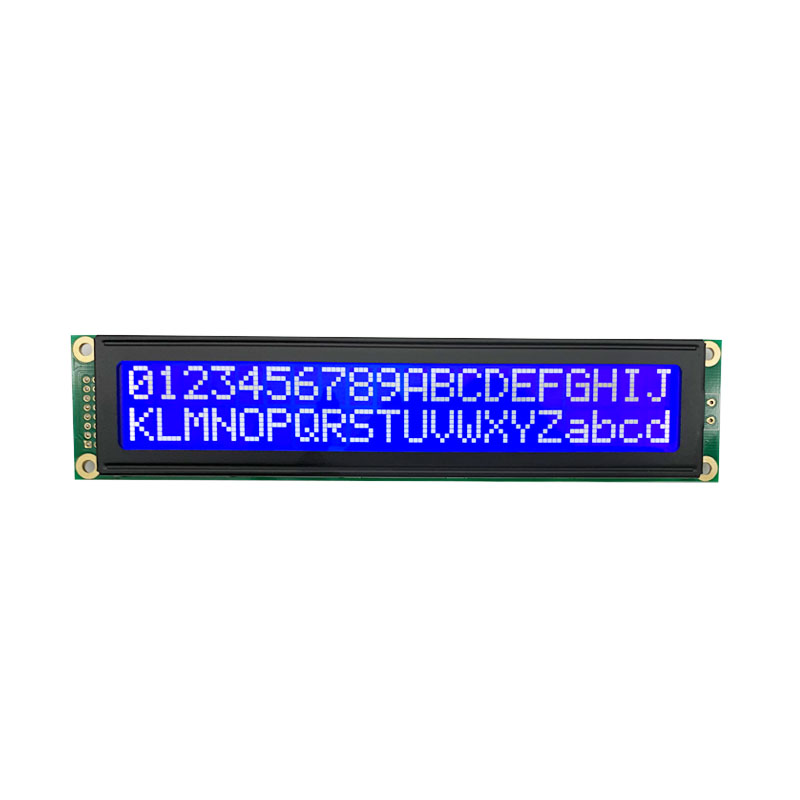

2002 m. simbolių LCD ekranas STN neigiamas MĖLYNAS
SC2002001-V01 yra simbolių skystųjų kristalų ekranas su 20 * 2 skiriamąja geba, jis įmontuotas su AIP31066 IC, 16 PIN, 6 valandos Žiūrėjimo kryptis.
●Tipas: simbolis
●Režimas: STN-mėlyna
●Gaminio Nr.: SC2002001-V01
●Dydis: -
●Rezoliucija: 16*2
●Kontūro matmenys: 116*37*13,2
●Aktyvi sritis: 85*18,6
●Sąsaja: 8 bitų MCU
●IC: AIP31066
●Šviesumas: -
●Jutiklinis ekranas: Ne
●Žiūrėjimo kryptis: 6
●Smeigtuko Nr.: 16
●Forma: Stačiakampis
Bendroji specifikacija
| Prekė | Standartinė vertė | Vienetas |
| Ekrano tipas | 20 simbolių x 2 eilutės | Mm |
| LCD tipas | STN, NEIGIAMAS (MĖLYNA), PRANEŠIMAS | Mm |
| Vairuotojo būklė | LCD modulis: 1/16 pareigos, 1/5 poslinkis | Mm |
| Žiūrėjimo kryptis | 6 valanda | Mm |
| Foninio apšvietimo tipas | ŠONAS BALTAS | Mm |
| Sąsaja | 8 bitų MPU sąsaja | – |
| Vairuotojo IC | AIP31066 | – |
| Kontūro matmenys | 116 (L) * 37 (W) * Maks. 13,2 (T) | mm |
| Apžiūros zona | 85 (L) * 18,6 (W) | mm |
| Taško dydis | 0,61 (W) × 0,63 (A) | mm |
| Taškinis žingsnis | 0,66 (W) × 0,69 (A) | mm |
| Simbolių dydis | 3,25 (W) × 5,39 (A) | mm |
| Nr. | Simbolis | Funkcija |
| 1 | VSS | Įžeminimas (0V) |
| 2 | VDD | Logikos maitinimo įtampa (+5,0 V) |
| 3 | VO | Kontrasto reguliavimas |
| 4 | RS | Pasirinkite duomenis/instrukcijas |
| 5 | R/W | Skaityti / rašyti Pasirinkite |
| 6 | E | Įjungti signalą |
| 7–14 | DB0-DB7 | Duomenų magistralė |
| 15 | LED_A | LED maitinimo šaltinis + (5,0 V) |
| 16 | LED_K | LED maitinimo šaltinis – (0V) |
