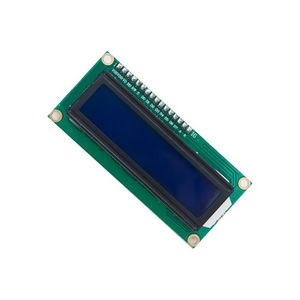

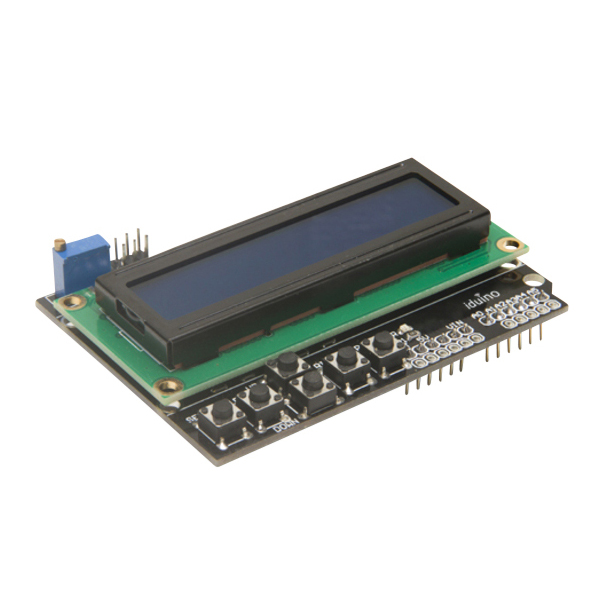

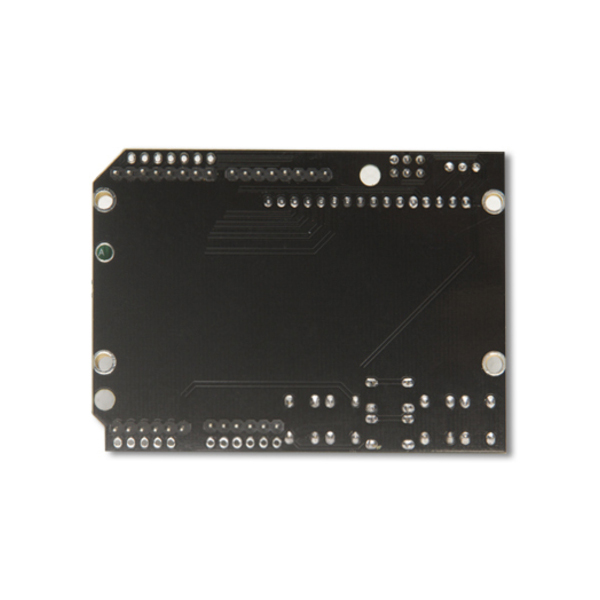

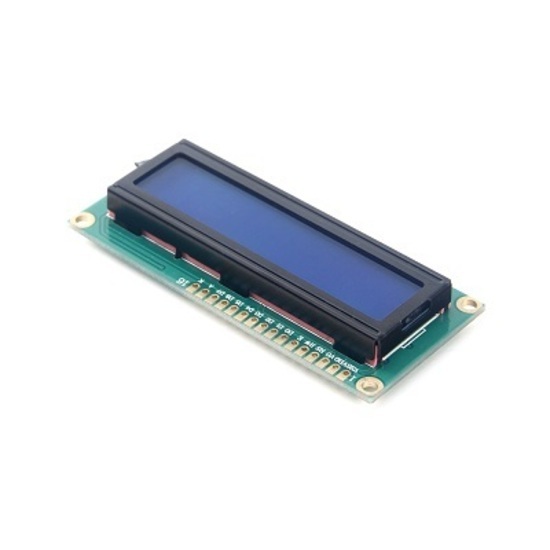

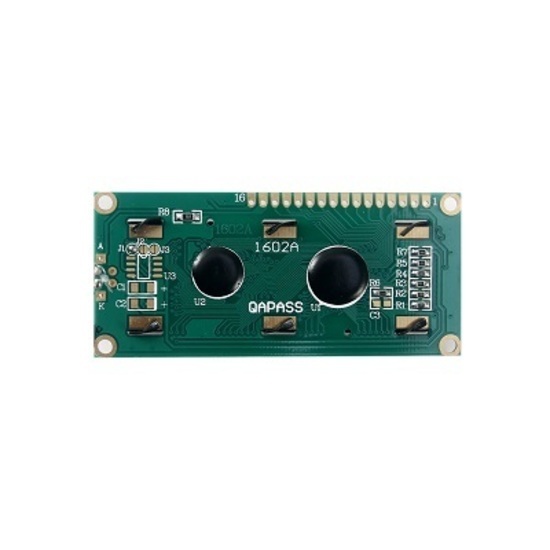

„Arduino“ ekrano modulis

Kaip profesionalus gamintojas, norėtume jums pateikti „Arduino“ ekrano modulį. Pirma, sąsaja. Visi šie ekranai palaiko SPI. Kūrėjai dažnai klausia: "Kokia sąsaja naudoja mažiausiai GPIO kaiščių? Ar ši sąsaja pakankamai greita, kad programa galėtų atnaujinti ekraną?" Naudojant santykinai mažą procesorių, pvz., Arduino, SPI dažnai yra geriausias pasirinkimas, nes tam reikia tik nedidelio skaičiaus laidų (3 arba 4), tačiau tai taip pat riboja bendrą dydį (pikselių skaičių), kurį galima greitai valdyti. I2C yra dar viena sąsajos parinktis, kuri gali išlaikyti GPIO atvirą. „Arduino“ ekranams paprastai rekomenduojame naudoti SPI per I2C, nes SPI yra greitesnis ir geriau tinka sudėtingiems duomenų perdavimui, pavyzdžiui, vaizdo duomenų nuskaitymui iš SD kortelės.

Be to, renkantis Arduino ekraną, turime atsižvelgti į antrą veiksnį: pikselių skaičių. Paprastai rekomenduojame naudoti ekraną, kurio skiriamoji geba yra 320 x 240 arba mažesnė, naudojant „Arduino“. Pavyzdžiui, 320 x 240 24 bitų ekranui reikės 230 400 baitų *(8 + 2) = 2 304 000 bitų vienam kadrui. Padalijus tai iš 8 000 000 (Arduino SPI greitis yra 8MHZ), gauname 0,288 sekundės vienam kadrui arba 3,5 kadro per sekundę. Nors daugeliui programų pakanka 3,5 kadrų per sekundę, jis nėra ypač greitas. Naudojant ekraną, kuriame yra mažiau bitų viename taške arba mažiau pikselių, padidės kadrų dažnis. Norėdami apskaičiuoti ekrano kadrų dažnį naudodami SPI ir Arduino, galite naudoti toliau pateiktą skaičiuotuvą.

Galiausiai rekomenduojame „Arduino“ ekrano modulį, kurį lengva prijungti prie „Arduino“. Šiuose ekranuose paprastai yra ZIF uodegėlės arba lengvai lituojamos skylės, todėl išvengiama smulkaus žingsnio litavimo. Šiuos ekranus galima iškelti universalioje CFA10102 pertraukimo plokštėje arba naudojant pasirinktinę CFA ištraukimo plokštę.

Galiausiai, mes pasirenkame ekranus, kurie gali tiekti aukštą skydelio įtampą iš paties Arduino arba suderinamos pertraukos plokštės.

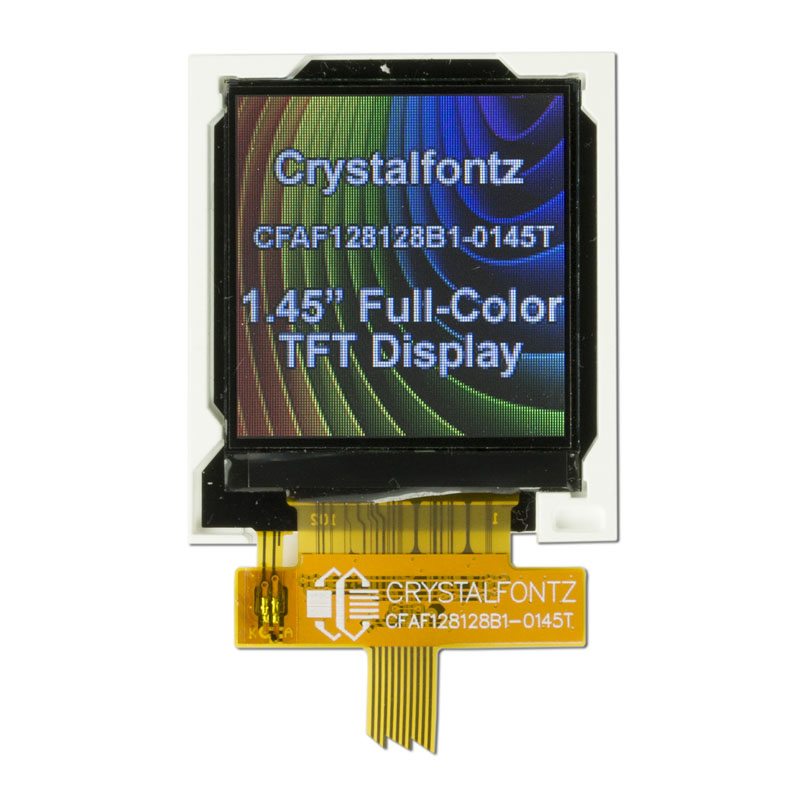

128x128 1,45 colių spalvotas TFT LCD ekranas

Dalies numeris: CFAF128128B1-0145T

Šis 1,45" įstrižainės grafinis TFT LCD ekrano modulis suteiks jūsų projektui daug įspūdžių. Nors dažnai vadinamas 1,44" spalvotu TFT, mes jį suapvaliname iki 1,45". Šiame mažame ekrane yra 128 x 128 spalvoti pikseliai Kvadratinių colių aktyvus ekranas yra idealus pasirinkimas, kai reikia ryškaus, detalaus ekrano, taupant vietą priekiniame skydelyje.

Dėl integruoto ST7735S arba suderinamo valdiklio jums tereikia vieno 3,3 V maitinimo šaltinio, kad galėtumėte viską maitinti. SPI prieglobos sąsaja leidžia pasiekti visą skaitymo ir rašymo prieigą prie ekrano naudojant tik 10 kontaktų. Vienas ryškiai baltas LED foninis apšvietimas yra su anodo (A, +) ir katodo (K, -) kaiščiais, jungiančiais lanksčią spausdintinės grandinės (FPC) galą. Norėdami prisijungti, turite naudoti tik standartinę 10 laidų 0,5 mm SMT ZIF jungtį.

Naudodami paprastą SPI sąsają galite lengvai įgyvendinti Arduino + TFT ekrano demonstraciją.

Nors SPI sąsajai šiam TFT LCD moduliui valdyti reikia tik kelių laidų, ji vis tiek gali perduoti duomenis 20 FPS (kadrų per sekundę) palaikymu, kurio pakanka sklandžiam dinamiškam vaizdo įrašui atkurti.

Norėdami gauti projekto instrukcijų, kaip prijungti šį TFT (įskaitant Arduino eskizą), apsilankykite mūsų forume.

Norėdami pradėti, atsisiųskite duomenų lapą ir SPI pavyzdžio kodą. Kai integruojate šį ekraną į savo programą, RGB yra pasiruošęs jums padėti.
