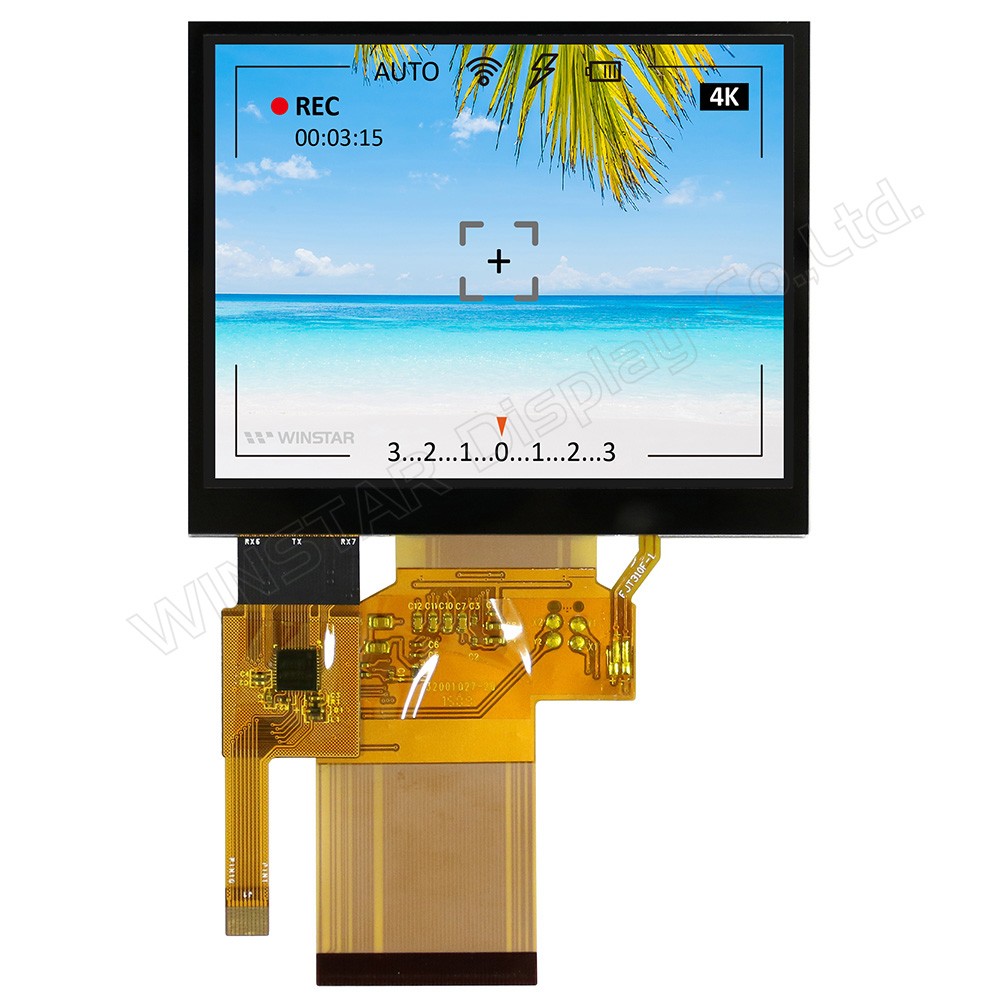

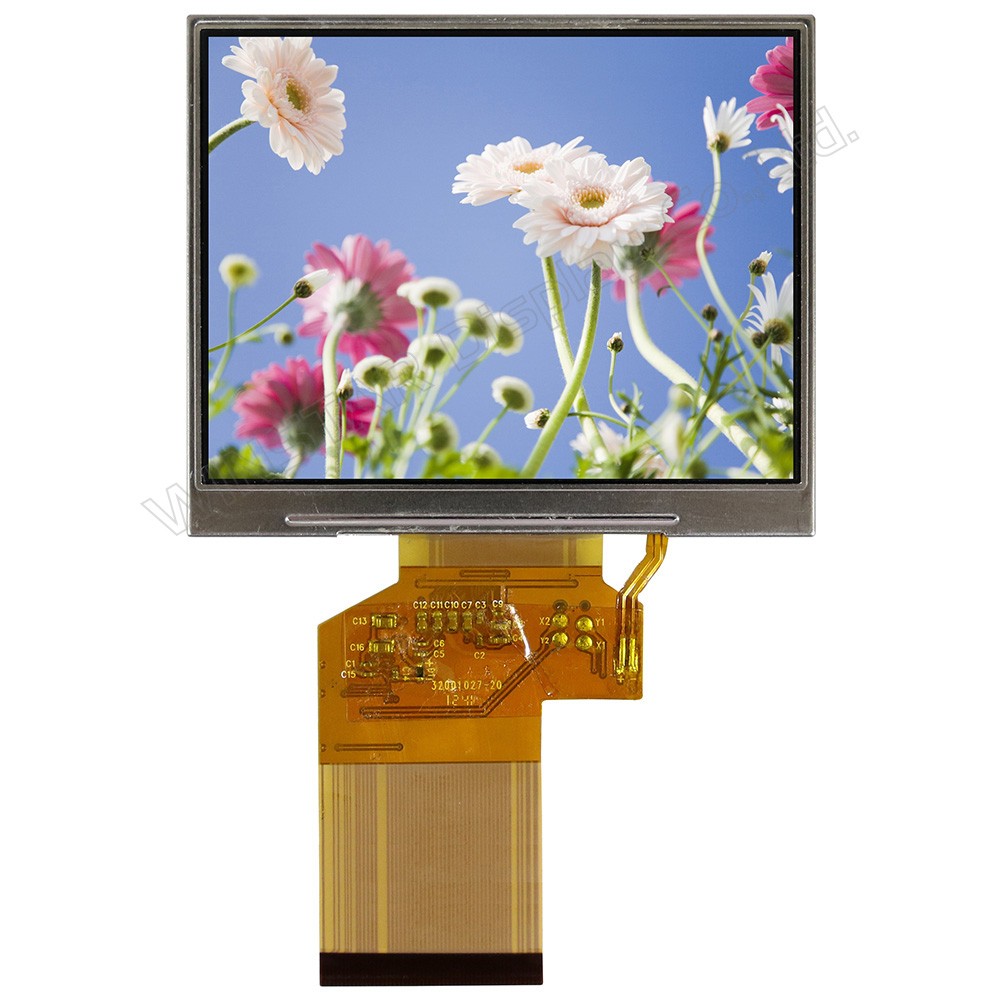

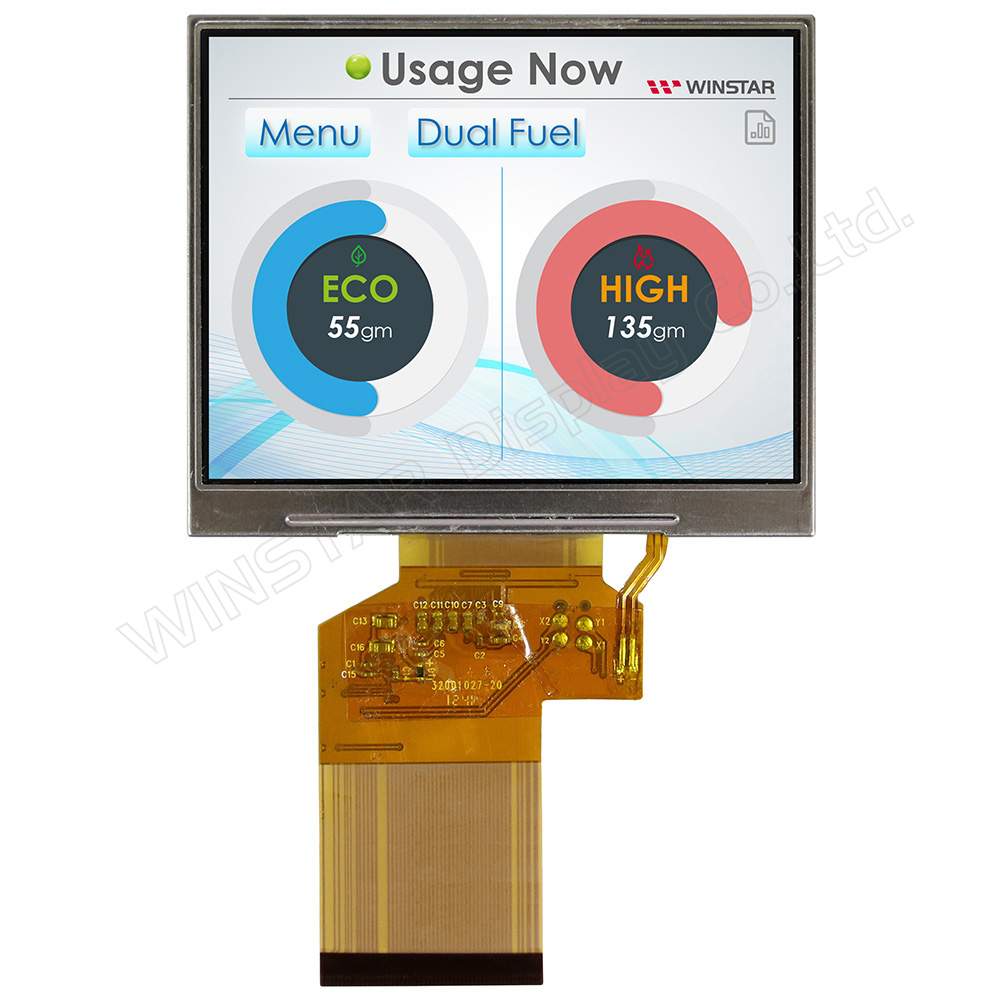

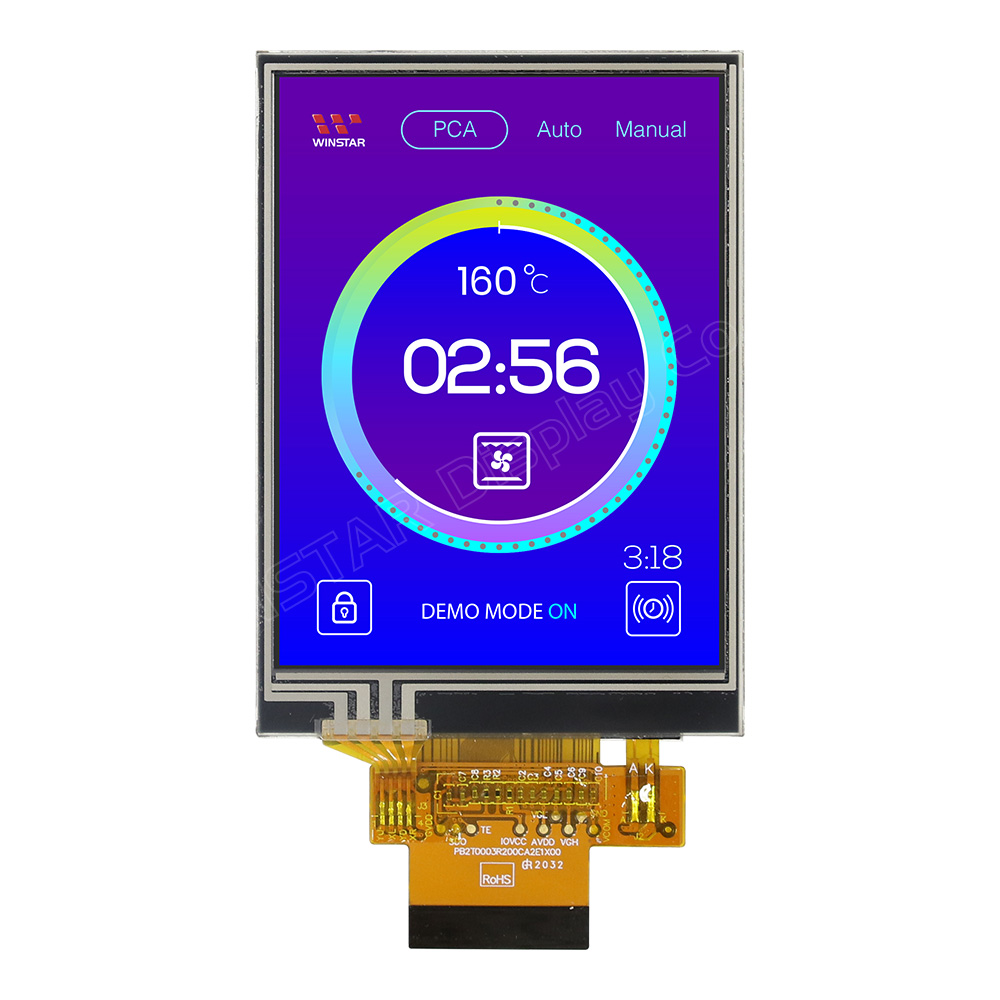

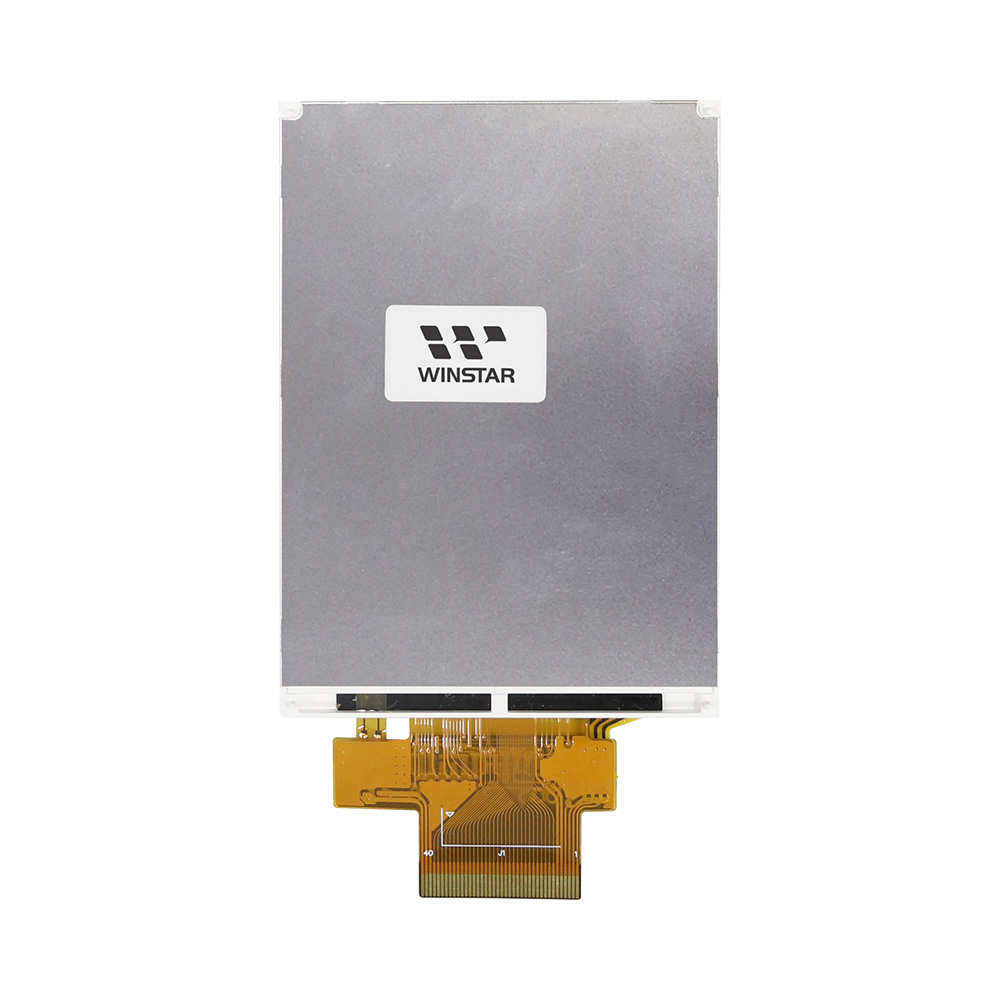

Galite būti tikri, kad iš mūsų nusipirksite pritaikytą didelio ryškumo Tft LCD ekraną. Didelio ryškumo TFT ekranai turi galingą LED foninį apšvietimą ir gali pasiekti iki 4500 cd/m² ryškumą.
Ryškioje šviesoje, pvz., vitrinose arba lauke, esant tiesioginiams saulės spinduliams, įprastinio ryškumo TFT ekranus dažnai sunku pamatyti ir jie atrodo blankūs. Mūsų didelio ryškumo TFT ekranuose naudojamas ryškus foninis apšvietimas ir specialūs poliarizatoriai, kad turinys būtų aiškiai rodomas tokiomis sąlygomis.
WF40ESWAA6DNG0 yra didelio ryškumo 4 colių kvadratinis IPS TFT LCD ekrano modulis su projektuojamu talpiniu jutikliniu ekranu (PCAP) ir 480 x 480 pikselių raiška. Modulis palaiko 24 bitų RGB sąsają ir naudoja IPS skydelį su tipišku plačiu žiūrėjimo kampu (kairėje: 80 / dešinėje: 80 / viršuje: 80 / apačioje: 80 laipsnių), kontrasto santykiu 800:1, dideliu ryškumu. 800 nitų, o paviršius nuo akinimo, kurio kraštinių santykis yra 1:1.
Kvadratinis TFT LCD ekrano modulis WF40ESWAA6DNG0 integruoja ST7701S tvarkyklės IC, kurios maitinimo įtampos diapazonas yra nuo 2,5 V iki 3,6 V, o tipinė vertė yra 2,8 V. WF40E modelis gali normaliai veikti nuo -30 ℃ iki +80 ℃ aplinkoje, o laikymo temperatūros diapazonas taip pat yra nuo -30 ℃ iki +80 ℃.
BRĖŽINIS
SPECIFIKACIJOS
Sąsaja
LCM PIN apibrėžimas
| Smeigtukas | Simbolis | Funkcija |
| 1 | VLED- | Maitinimas LED foninio apšvietimo katodui |
| 2 | VLED+ | LED foninio apšvietimo anodo maitinimas |
| 3 | GND | Maitinimo įžeminimas |
| 4 | VCC | Maitinimas |
| 5 | R0 | Duomenų magistralė |
| 6 | R1 | |
| 7 | R2 | |
| 8 | R3 | |
| 9 | R4 | |
| 10 | R5 | |
| 11 | R6 | |
| 12 | R7 | |
| 13 | G0 | Duomenų magistralė |
| 14 | G1 | |
| 15 | G2 | |
| 16 | G3 | |
| 17 | G4 | |
| 18 | G5 | |
| 19 | G6 | |
| 20 | G7 | |
| 21 | B0 | Duomenų magistralė |
| 22 | B1 | |
| 23 | B2 | |
| 24 | B3 | |
| 25 | B4 | |
| 26 | B5 | |
| 27 | B6 | |
| 28 | B7 | |
| 29 | SCL | SCL: SPI sąsajos nuosekliojo laikrodžio įvestis. |
| 30 | PCLK | Taškinio laikrodžio signalas RGB sąsajos veikimui |
| 31 | CS | - Lusto pasirinkimo signalas Žemas: lustas pasirinktas ir pasiekiamas Aukštas: lustas nepasirinktas ir nepasiekiamas |
| 32 | HSYNC | Linijos sinchronizavimo signalas RGB sąsajos veikimui |
| 33 | VSYNC | Kadrų sinchronizavimo signalas RGB sąsajos veikimui |
| 34 | OF | Duomenų įjungimo signalas RGB sąsajos veikimui Žemas: prieiga įjungta Aukšta: prieiga uždrausta |
| 35 | SDA | SDA: nuoseklusis duomenų įvesties / išvesties dvikryptis SPI sąsajos kaištis. |
| 36 | RESET | - Išorinis atstatymo įėjimas - Inicijuoja lustą esant mažam įėjimui. Įjungę maitinimą, būtinai atlikite įjungimo atstatymą. |
| 37-40 | NC | Nėra ryšio |
PCAP PIN apibrėžimas
| Smeigtukas | Simbolis | Funkcija |
| 1 | VSS | Įžeminimas analoginei grandinei |
| 2 | VDDT | Maitinimas: +3.0V |
| 3 | SCL | I2C laikrodžio įvestis |
| 4 | NC | Nėra ryšio |
| 5 | SDA | I2C duomenų įvestis ir išvestis |
| 6 | NC | Nėra ryšio |
| 7 | /RST | Išorinis nustatymas iš naujo, žemas aktyvus |
| 8 | NC | Nėra ryšio |
| 9 | /INT | Išorinis pertraukimas šeimininkui |
| 10 | VSS | Įžeminimas analoginei grandinei |
Bendrosios specifikacijos
| Prekė | Matmenys | Vienetas |
| Dydis | 4.0 | colio |
| Taškinė matrica | 480 × 3 (RGB) × 480 | taškais |
| Modulio matmuo | 78,8 (A) × 82,95 (P) × 7,17 | mm |
| Aktyvi sritis | 71,856 (H) × 70,176 (V) | mm |
| Taškinis žingsnis | 0,1497 (H) × 0,1462 (V) | mm |
| LCD tipas | TFT, paprastai juodas, pralaidus | |
| Žiūrėti kryptį | 80/80/80/80 | |
| Krašto santykis | 1:1 | |
| Sąsaja | 24 bitų RGB | |
| Vairuotojo IC | ST7701S arba lygiavertis | |
| Foninio apšvietimo tipas | LED, paprastai baltas | |
| PCAP IC | ST1633I arba lygiavertis | |
| PCAP sąsaja | I2C | |
| PCAP FW versija: | V01 | |
| Palieskite skydelį | talpinis jutiklinis skydelis (PCAP) | |
| Paviršius | Anti-glare | |
Absoliučiai didžiausi įvertinimai
| Prekė | Simbolis | Min |
| Darbinė temperatūra | VIRŠUS | -30 |
| Laikymo temperatūra | TST | -30 |
Elektrinės charakteristikos
Tipinės veikimo sąlygos
| Prekė | Simbolis | Vertybės | Vienetas | ||
| Min. | Tip. | Maks. | |||
| Sąsajos maitinimo įtampa | VCC | 2.5 | 2.8 | 3.6 | V |
| Vairuotojo srovė (balta) | IVCC | - | 27 | 40.5 | mA |
| Tiekti PCAP | VDDT | 2.8 | - | 3.3 | V |
| ICTP (mA) | - | 12.4 | 18.6 | mA | |
