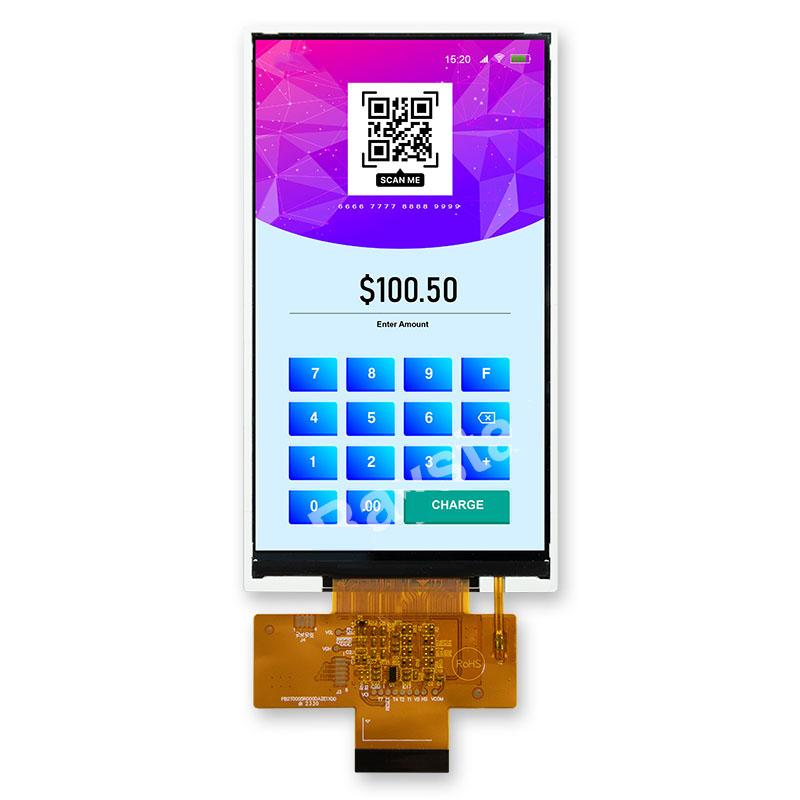

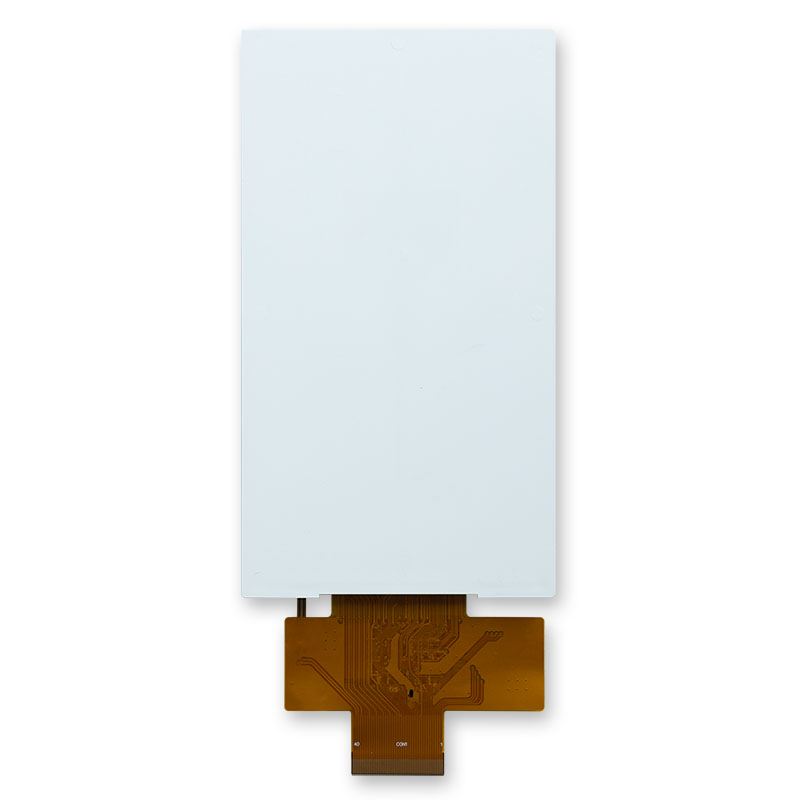

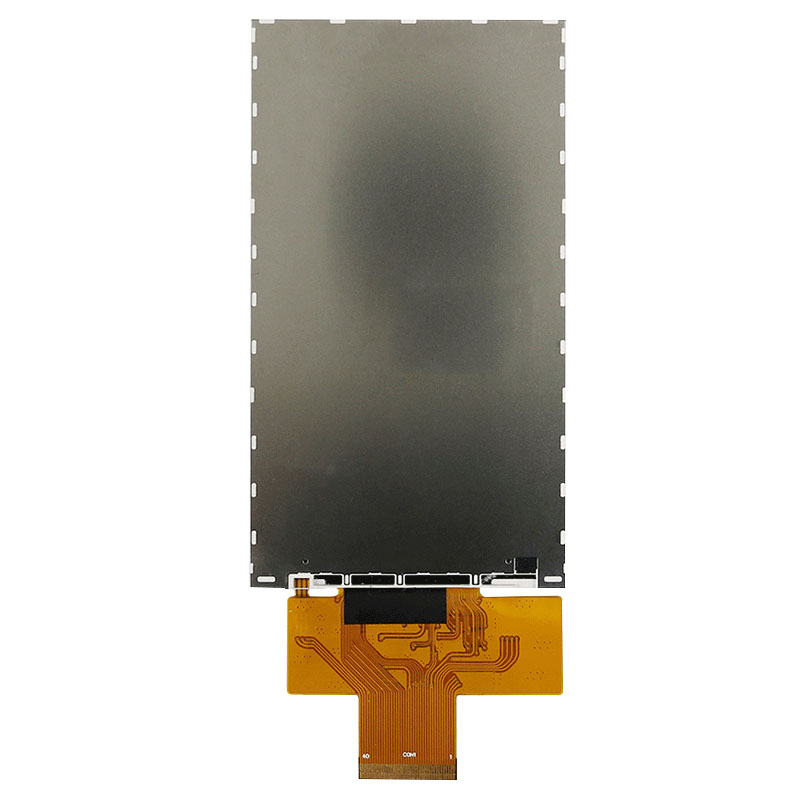

5 colių IPS, MIPI TFT LCD ekranas
Modelis Nr. RF3500D-AYW-MNN
Galite būti tikri, kad įsigysite Mipi Tft LCD ekraną iš mūsų gamyklos.
RF3500D-AYW-MNN yra didelio našumo modulis su 5,0 colių TFT-LCD ekranu, naudojant amorfinio silicio TFT technologiją kaip perjungimo įrenginį. Jo matmenys yra 66,10 (W) × 120,4 (A) × 1,85 (G), o efektyvus ekrano plotas yra 62,1 (W) × 110,4 (A) mm. Ekrano skiriamoji geba yra 720 x 1280 pikselių, 16:9 kraštinių santykis ir 80/80/80/80 žiūrėjimo kampo diapazonas, todėl užtikrinama puiki vaizdo patirtis. Ekraną valdanti TFT IC yra ILI9881C.
Šis gaminys yra suderinamas su RoHS, ekrano sąsaja naudoja 4 kanalų MIPI, o apšvietimas yra įprastas baltas šviesos diodas. Jo kontrasto santykis yra 800:1, o tipinis ryškumas – 300 cd/m2. Maitinimo įtampos diapazonas yra nuo 2,5 V iki 3,6 V, darbinės temperatūros diapazonas yra nuo -20 ℃ iki +70 ℃, o laikymo temperatūra gali siekti -30 ℃ iki +80 ℃, todėl ji gali stabiliai veikti įvairiose aplinkose.
| ITEM | MATMENYS |
| TFT serija | Standartinis TFT LCD, IPS TFT LCD |
| Dydis (įstrižainė) | 5 |
| Taškinė matrica / skiriamoji geba | 720 × 3 (RGB) × 1280 |
| Modulio matmenys | 66,10 (P) × 120,4 (A) × 1,85 (G) |
| Aktyvi sritis | 62,1 (plotis) × 110,4 (aukštis) |
| Taškas / pikselių žingsnis | 0,08625 (plotis) × 0,08625 (aukštis) |
| LCD tipas | TFT, paprastai juodas, pralaidus |
| Žiūrėti kryptį | 80/80/80/80 (IPS) |
| Krašto santykis | 16:9 |
| Foninio apšvietimo tipas | LED, paprastai baltas |
| Kontrolės valdyba | Nr |
| TFT tvarkyklės IC | ILI9881C arba lygiavertis |
| Sąsaja | 4 juostų MIPI DSI |
| Palieskite skydelį | Be jutiklinio skydelio |
| Paviršius | Akinimas |
| Ryškumas | 300 |
| Montavimo anga | Nr |
| Darbinė temperatūra | -20~+70 |
| Laikymo temperatūra | -30~+80 |
Tipinės veikimo sąlygos
| ITEM | SIMBOLIS | VERTYBĖS | VIENETAS | ||
| MIN | TIPAS | MAX | |||
| Maitinimas analoginei grandinei | VCI | 2.5 | 3.3 | 3.6 | V |
| Maitinimas loginei grandinei | IOVCC | 1.65 | 1.8 | 3.6 | V |
| Aktualus vairuotojui | IDD | - | 44 | mA | |
Foninio apšvietimo vairavimo sąlygos
| PARAMETRAS | SIMBOLIS | MIN | TIPAS | MAX | VIENETAS |
| LED srovė | ILED | - | 40 | - | mA |
| LED įtampa | VLED+ | 19.6 | - | 23.8 | V |
| LED gyvavimo laikas | 30 000 | - | - | Hr |
